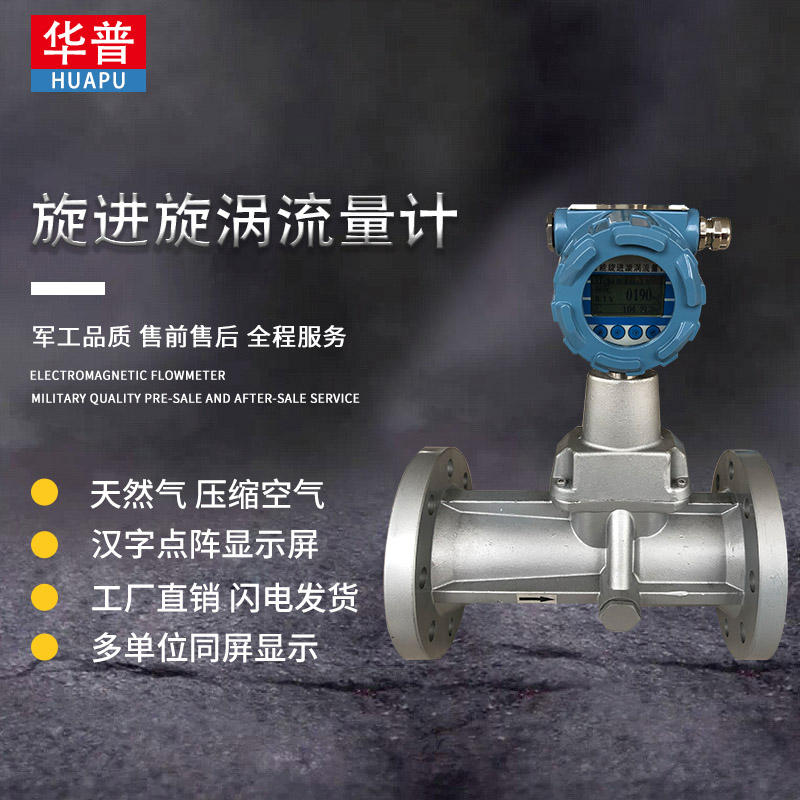

旋進漩渦流量計
一、旋進旋進氣體流量計原理 流體通過螺旋形導流葉片組成的旋渦發生體后，流體被迫繞旋渦發生體中心劇烈地旋轉，形成旋渦流。旋渦流加速，沿流動方向經縮徑段，流動強度增強。...
一、旋進旋進氣體流量計原理
流體通過螺旋形導流葉片組成的旋渦發生體后，流體被迫繞旋渦發生體中心劇烈地旋轉，形成旋渦流。旋渦流加速，沿流動方向經縮徑段，流動強度增強。當旋渦流進入擴散段后，在導流體回流的作用下，該旋渦產生二次旋轉運動，即旋渦進動。二次旋渦進動的頻率與流量成正比。當流量計設計得當時，在很寬的流量范圍內，旋渦的頻率與流量成線性關系。該頻率由壓電傳感器檢測，由流量積算儀進行運算和處理。
二、旋進旋進氣體流量計特點
.內置式壓力、溫度、流量傳感器，安全性能高,結構緊湊，外形美觀。
.就地顯示溫度、壓力、瞬時流量和累積流量。
.采用新型信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。
.特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失,可永久性保存。
.整機功耗極低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。
.防盜功能可靠，具有密碼保護,防止參數改動。
三、旋進旋進氣體流量計技術參數
1流量計規格、基本參數和性能指標（見表1）注：a.表中所列的流量范圍為產品出廠時檢定的流量范圍（常溫、常壓下介質為空氣P=1.205Kg/m3）；
b.隨著壓力的增大，流量范圍也隨之?dāng)U大。
2.標準狀態情況；P=101.325kPa，T=293.15K
3.使用條件：
環境溫度：-30~+60℃
介質溫度：-20~+80℃
相對溫度：5%~95%
大氣壓力：86kPa~106kPa
4.電氣性能指標
工作電源：外電源：+24VDC，內電源：3.6V鋰電池
整機耗能：外電源，<1W，內電源，<0.3mW，鋰電池可用二年以上。
輸出方式：頻率信號
4~20mA電流信號:對應流量0~Qmax,20mA對應流量可由用戶自己設定。
RS485通訊：可傳輸溫度、壓力、瞬時流量和累積流量參數。
5.防爆標志：Exd Ⅱ BT4
6.防護等級：IP65
四、旋進應用
專業測量天然氣流量、燃?xì)狻⑹吞烊粴?/span>
五、旋進漩渦流量計選型
